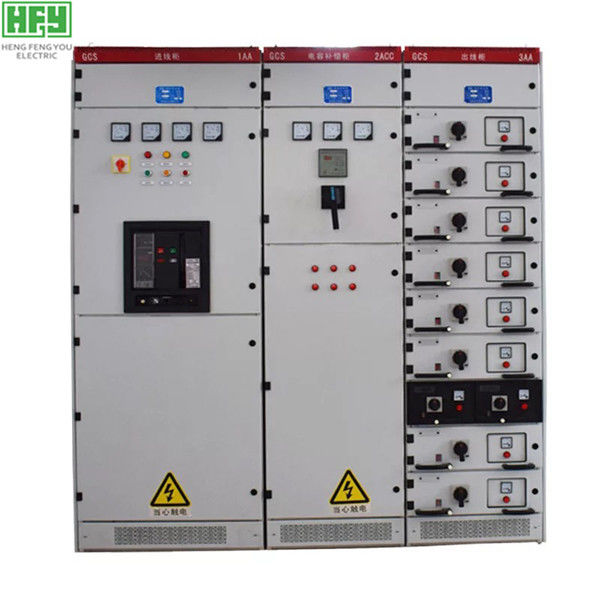

জিসিএস এমএনএস সিরিজ 11 কেভি 12 কেভি তিন ধাপের কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার সুইচ ক্যাবিনেট বৈদ্যুতিন সুইচগিয়ার

অবকাঠামো বৈশিষ্ট্য:

1. ফ্রেমওয়ার্কটি 8 এমএফ টাইপ খোলার বিভাগগুলি ব্যবহার করে, প্রধান ফ্রেম মডুলাসে ইনস্টল করা E = 20 মিমি এবং 100 মিমি Φ 9.2 মিমি মাউন্টিং গর্ত, নমনীয় ফ্রেম সমাবেশ তৈরি করে।

2. স্যুইচ ক্যাবিনেটের ফাংশন কক্ষগুলি একে অপরের থেকে বিচ্ছিন্ন, এবং বগিগুলি কার্যকরী ইউনিট কক্ষ, বাস কক্ষ এবং তারের কক্ষে বিভক্ত each প্রতিটি চেম্বারের কাজ অপেক্ষাকৃত স্বতন্ত্র।

3. আনুভূমিক বাসবারবার বৈদ্যুতিক শক্তি প্রতিরোধের বাসবারের ক্ষমতা বাড়ানোর জন্য মন্ত্রিসভার পিছনে অনুভূমিক বিন্যাসের পথ অবলম্বন করে।

4. তারের বগিটির নকশা তারের ভিতরে এবং বাইরে যাওয়া খুব সুবিধাজনক করে তোলে।

Dra. ড্রয়ারের উচ্চতার মডিউলটি 160 মিমি। ড্রয়ারটি কেবল উচ্চতার মাত্রায় পরিবর্তিত হয়, এর প্রস্থ, গভীরতার মাত্রা পরিবর্তনহীন same একই কার্যকরী ইউনিটের ড্রয়ারগুলিতে ভাল ইন্টারচেঞ্জাবিলিটি রয়েছে unit ইউনিট লুপ 400A এর নিম্নতম বর্তমান এবং রেট বর্তমান।

Division. বিভাগ, ক্লোজার, টেস্ট সহ ড্রয়ার প্যানেলটি অবস্থানের স্পষ্ট চিহ্নটি টেনে আনবে dra ড্রয়ার ইউনিটটি একটি যান্ত্রিক ইন্টারলক সরবরাহ করা হয় ra ড্রয়ার ইউনিটটি মূল দেহ হিসাবে একই সাথে ড্র - আউট এবং ফিক্সড সহ হতে পারে মিশ্র সংমিশ্রণ, নির্বিচারে ব্যবহার।

7. মন্ত্রিসভা সংস্থা সুরক্ষার গ্রেড আইপি 30 আইপি 40, এখনও ব্যবহারকারী প্রয়োজন অনুসারে চয়ন করতে পারেন।

ব্যবহারের শর্ত

1. অভ্যন্তরীণ ব্যবহারের জন্য, পরিষেবা পয়েন্টের উচ্চতা 2000 মিটারের বেশি হবে না।

২.পরিবেশের বায়ু তাপমাত্রা +40 ডিগ্রি থেকে বেশি এবং -5 ডিগ্রি এর চেয়ে কম নয় average গড় তাপমাত্রা 24 ঘন্টার মধ্যে +35 ডিগ্রির চেয়ে বেশি হওয়া উচিত নয় exceed যখন অতিক্রম করে, তখন প্রকৃত পরিস্থিতি অনুযায়ী ক্ষমতা হ্রাস করা উচিত।

3. পার্শ্ববর্তী বাতাসের আপেক্ষিক উচ্চ তাপমাত্রা +40 ° সে এবং এটি 50% এর বেশি হয় না। +20 ডিগ্রি 90% হলে তাপমাত্রা পরিবর্তনের কারণে মাঝে মাঝে ঘন ঘন প্রভাব বিবেচনা করা উচিত।

৪. ডিভাইসটি ইনস্টল হওয়ার পরে, উল্লম্ব বিমানের সাথে theালুটি 5 exceed এর বেশি হবে না, এবং ক্যাবিনেটের পুরো সেটটি gbj232-2 এর মানের সাথে তুলনামূলকভাবে সমতল হবে flat

৫. ডিভাইসটি এমন জায়গায় ইনস্টল করা হবে যেখানে হিংস্র কম্পন এবং ধাক্কা মুক্ত থাকবে এবং যেখানে বৈদ্যুতিক উপাদানগুলি যথেষ্ট পরিমাণে ব্যবহারের জন্য ক্ষয় হয় না shall
