পণ্যের বর্ণনা

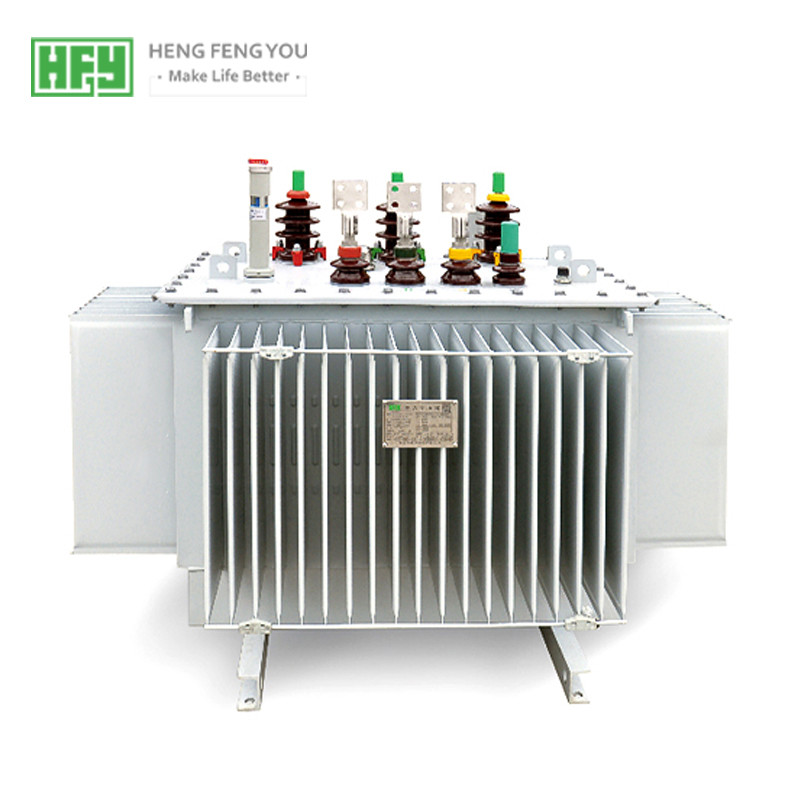

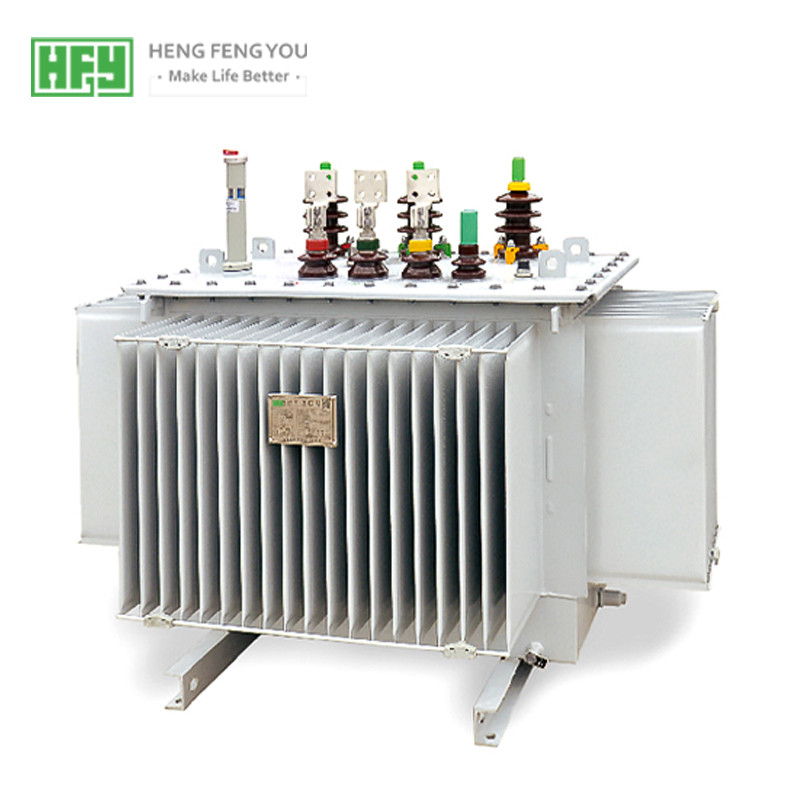

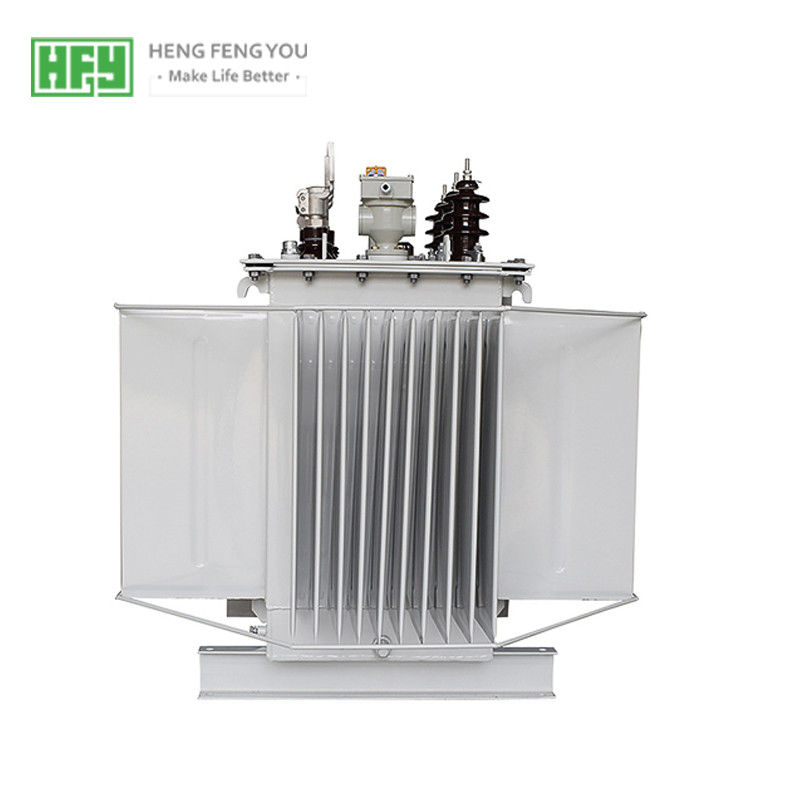

তেল-নিমগ্ন ট্রান্সফরমার এস 11,30-2500 কেভিএ, 10 কেভি সিরিজ, 3 ফাই / সম্পূর্ণ সিল / ডাবল ওয়াইন্ডিং
পণ্যের বৈশিষ্ট্য:
আমাদের সংস্থা 35 কেভি বা তারও কম ভোল্টেজ রেটিং এবং 12500kVA বা তার চেয়ে কম এর ভোল্টেজ রেটিং সহ বিভিন্ন তেল-নিমগ্ন ট্রান্সফর্মার তৈরি করতে পারে।বিভিন্নটিতে এস -9, এস 11 সিরিজ এবং এস 13, শক্তি-সঞ্চয়ী পণ্যগুলির এস 15 সিরিজ অন্তর্ভুক্ত রয়েছে।পণ্যটি শিল্প ও খনির উদ্যোগ, কৃষি, নাগরিক নির্মাণ এবং অন্যান্য বিতরণ সাইটগুলির পাশাপাশি তেল, রাসায়নিক শিল্প, আরও তেল এবং জায়গাগুলিতে আরও রাসায়নিক পদার্থে ব্যাপকভাবে ব্যবহৃত হয়।
1. ভাল অর্থনৈতিক পারফরম্যান্স
এস 11 সিরিজের পণ্যগুলির জন্য কোনও লোড হ্রাস হ্রাস পায় গড়ে 10.3%, ন-লোডের বর্তমান S9 সিরিজের উপর ভিত্তি করে 22.4% হ্রাস পেয়েছে।
2. দীর্ঘ সেবা জীবন
ট্রান্সফর্মার ট্যাঙ্ক হেরমেটিকাল স্ট্রাকচার গ্রহণ করে, ট্যাঙ্ক এবং ট্যাঙ্ক কভারটি بول্টের মাধ্যমে সংযুক্ত হতে পারে বা দৃly়তার সাথে ldালাই করা যায়, ট্রান্সফর্মার তেল বাতাসের সাথে যোগাযোগ করবে না, যাতে কার্যকরভাবে পরিষেবা জীবনকে প্রসারিত করতে পারে।
3. উচ্চ অপারেশন নির্ভরযোগ্যতা
ট্যাঙ্কের জন্য প্রাসঙ্গিক সিলিং পার্টসগুলি উন্নত করুন, নির্ভরযোগ্যতা বৃদ্ধি করুন এবং সিলের নির্ভরযোগ্যতা নিশ্চিত করার জন্য প্রযুক্তিগত স্তরকে এগিয়ে করুন।
৪. ছোট ইনস্টলেশন অঞ্চল
এস 11-এম সিরিজের ট্রান্সফর্মার ট্যাঙ্কটি rugেউখেলান প্লেট রেডিয়েটর ব্যবহার করে।তেলের তাপমাত্রা পরিবর্তিত হলে, rugেউখেলান প্লেট তাপীয় প্রসারণ চালিয়ে যাবে, যা তেল সংরক্ষণকের ভূমিকা প্রতিস্থাপন করতে পারে।rugেউখেলান প্লেট ট্যাঙ্ক সুন্দর চেহারা, কম দখল অঞ্চল আছে।
এস 13 10 কেভি তেল-নিমগ্ন ট্রান্সফর্মের প্রযুক্তিগত পরামিতি
ক্ষমতার বিপরিতে
(কেভিএ) |
প্রকার |
ভেক্টর গ্রুপ |
চাপ নাই
ক্ষতি (কেডব্লু) |
লোড হ্রাস (কেডব্লু) |
শর্ট সার্কিট প্রতিবন্ধকতা
(%) |
| 30 |
এস 13-30 / 10 |
Y, yn0 |
0.08 |
0.63 / 0.6 |
ঘ |
| 50 |
এস 13-50 / 10 |
0.1 |
0.91 / 0.87 |
| 80 |
এস 13-80 / 10 |
0.13 |
1.31 / 1.25 |
| 100 |
এস 13-100 / 10 |
0.15 |
1.58 / 1.5 |
| 125 |
এস 13-125 / 10 |
0.17 |
1.89 / 1.8 |
| 160 |
এস 13-160 / 10 |
০.২ |
2.31 / 2.2 |
| 200 |
এস 13-200 / 10 |
0.24 |
2.73 / 2.6 |
| 250 |
এস 13-250 / 10 |
0.29 |
3.2 / 3.05 |
| 315 |
এস 13-315 / 10 |
0.34 |
3.83 / 3.65 |
| 400 |
এস 13-400 / 10 |
0.41 |
4.52 / 4.3 |
| 500 |
এস 13-500 / 10 |
0.48 |
5.41 / 5.1 |
| 630 |
এস 13-630 / 10 |
0.57 |
6.2 |
4.5 |
| 800 |
এস 13-800 / 10 |
0.7 |
7.5 |
| 1000 |
এস 13-1000 / 10 |
0.83 |
10.3 |
| 1250 |
এস 13-1250 / 10 |
0.97 |
12 |
| 1600 |
এস 13-1600 / 10 |
1.17 |
14.5 |
উপাদান
নিম্ন প্রতিরোধের অক্সিজেন মুক্ত তামা লাইনগুলি, যা অতিরিক্ত পৃষ্ঠের চিকিত্সা সিরিজের পরে মসৃণ এবং কবর থেকে মুক্ত হয়ে যাবে, সুতরাং আমাদের ট্রান্সফর্মারের লোড হ্রাস কম এবং বৈদ্যুতিক কর্মক্ষমতা আরও ভাল।
উচ্চ-মানের সিলিকন-স্টিলের প্লেটগুলি যা নিম্ন ইউনিটের ক্ষতিতে হয় এবং ট্রান্সফর্মারগুলির কোনও লোড কম হয়।
উচ্চ মানের কাঠের ল্যামিনেটিং নিরোধক টুকরা, যা শর্ট সার্কিটের প্রভাবের মধ্যেও বিভক্ত হবে না বা সরবে না।
কম জল, গ্যাস এবং অমেধ্য যুক্ত পুরোপুরি ফিল্টার্ট ট্রান্সফর্মার তেল যা আমাদের ট্রান্সফর্মারগুলিকে আরও ভালভাবে কাজ করে।
উচ্চ মানের রাবার সিলিং উপাদান, যা ট্রান্সফর্মারগুলি বার্ধক্য বা ফুটো রোধ করতে পারে।
· পরিষেবার শর্তাদি
1. সর্বোচ্চ পরিবেষ্টিত বায়ু তাপমাত্রা 40 40 অতিক্রম করবে না, এবং সর্বনিম্ন নীচে হবে না - 25 ℃;
2. উচ্চতা 1000 মিটারের বেশি হবে না।যদি বিশেষ কাস্টমাইজড ট্রান্সফর্মার এবং লো-ভোল্টেজ উপাদান ব্যবহার করা হয়, উচ্চতা 4000 মি পৌঁছাতে পারে;
3. উল্লম্ব ঝোঁক 5 than এর বেশি নয় এবং হিংস্র কম্পন এবং প্রভাব নেই;
৪. বাতাসের আর্দ্রতা 90% (+ 25 ℃) এর বেশি নয়;
৫. কোনও গ্যাস এবং পরিবাহী ধূলিকণা যা ট্রান্সফরমারের নিরোধককে মারাত্মকভাবে প্রভাবিত করবে, বিস্ফোরণের ঝুঁকি এবং বৈদ্যুতিক উপাদানগুলির ক্ষয় নয়;
Out. বহিরঙ্গন বাতাসের গতি 35 মি / সেকেন্ডের বেশি হবে না।
Service. যদি উপরে অবস্থার বাইরে পরিষেবার শর্তাদি থাকে তবে বিশেষভাবে কাস্টমাইজড পণ্য উপলব্ধ।
কর্মশালা
গ্রাউন্ডিং ট্রান্সফরমার অ্যাপ্লিকেশন:
গ্রাউন্ডিং ট্রান্সফর্মারটি একটি অবারিত সিস্টেমের পথ সরবরাহ করতে বা যখন সিস্টেম কোনও কারণে নিরপেক্ষ উপলব্ধ না হয়, উদাহরণস্বরূপ, যখন একটি সিস্টেম ডেল্টা সংযুক্ত থাকে তখন ব্যবহৃত হয়।এটি নিরপেক্ষ একটি কম প্রতিবন্ধক পাথ সরবরাহ করে এবং সিস্টেমে স্থল ত্রুটি দেখা দিলে ক্ষণস্থায়ী ওভারভোল্টেজকেও সীমাবদ্ধ করে।নিম্নলিখিত পদ্ধতিতে সিস্টেমের গ্রাউন্ডিং করা যেতে পারে
ডেল্টা-স্টার গ্রাউন্ডিং ট্রান্সফর্মার
ডেল্টা-স্টার গ্রাউন্ডিং ট্রান্সফরমারের ক্ষেত্রে ডেল্টা সাইডটি শূন্য-সিকোয়েন্স কারেন্টের জন্য একটি পথ সরবরাহ করতে বন্ধ রয়েছে।স্টার উইন্ডিংটি অবশ্যই ভিত্তিযুক্ত সার্কিটের মতো একই ভোল্টেজ রেটিংয়ের হওয়া উচিত, যেখানে ব-দ্বীপ ভোল্টেজ রেটিং কোনও মান ভোল্টেজ স্তর হিসাবে বেছে নেওয়া যেতে পারে।
