চীন বৈদ্যুতিক পাওয়ার ট্রান্সফর্মার উত্পাদক

বৈদ্যুতিন বিতরণ ট্রান্সফর্মার পাওয়ার তেল নিমজ্জনিত ট্রান্সফর্মার এমোফাস কয়েল লোস সঙ্গে

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HENGFENGYOU
সাক্ষ্যদান: ISO IEC CB COC KEMA SNI SABS CCC
মডেল নম্বার: S13
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1
মূল্য: 200-200000/piece
প্যাকেজিং বিবরণ: কাঠ
ডেলিভারি সময়: 15 দিন
পরিশোধের শর্ত: এলসি টি / টি
যোগানের ক্ষমতা: 5000 টুকরা / বছর

বিস্তারিত তথ্য

ব্যবহার: শক্তি, বিতরণ ট্রান্সফর্মার কয়েল নম্বর: তিন
পর্যায়: তিন ফ্রিকোয়েন্সি: 50 / 60Hz
আদর্শ: তেল নিমজ্জিত, তেলের ধরণ, তেল নিমজ্জিত বর্তমান ট্রান্সফর্মার 132 কেভি পাদান: কপার + + alumnium
ভেক্টর গ্রুপ: Dyn11 / Yzn11 ঘূর্ণায়মান উপাদান: পিপানির্মাতা

পণ্যের বর্ণনা

বৈদ্যুতিন বিতরণ ট্রান্সফর্মার পাওয়ার তেল নিমজ্জনিত ট্রান্সফরমার এমোফাস কয়েল লোইস সহ

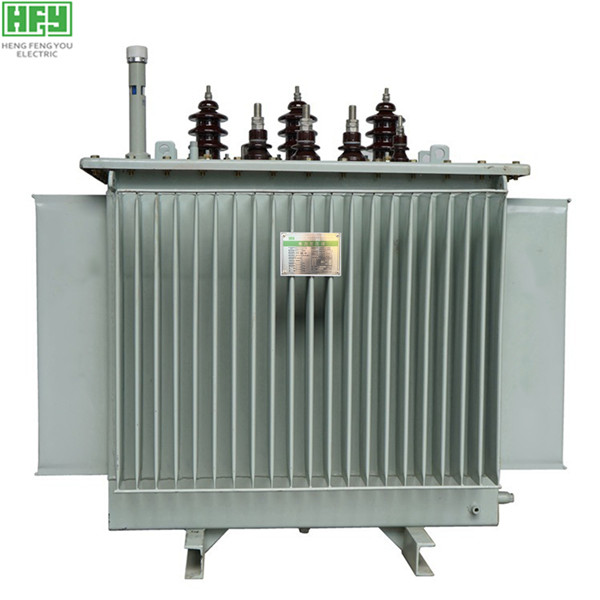

বৈদ্যুতিন বিতরণ ট্রান্সফর্মার পাওয়ার তেল নিমজ্জনিত ট্রান্সফর্মার এমোফাস কয়েল লোস সঙ্গে 0



প্রযুক্তির সুবিধা



এস 9 সিরিজ পণ্য থেকে উন্নত, এস 11 সিরিজ পণ্য নো-লোড ক্ষতি 30%, নো-লোড বৈদ্যুতিক প্রবাহকে 70 ~ 85%, 10 ডিগ্রি গড় তাপমাত্রা, 2 ~ 4 ডিবি দ্বারা নোসি স্তর এবং হ'ল পণ্য পরিষেবা জীবনকে দ্বিগুণ করে।এমনকি 20% ওভারলোডের নিচে, এটি দীর্ঘ সময়ের জন্যও কাজ করতে পারে।



ট্রান্সফর্মার পরিষেবা শর্ত



সমুদ্রপৃষ্ঠের উচ্চতা 1000 মিটার নীচে;

পরিবেষ্টিত তাপমাত্রা:

সর্বোচ্চ তাপমাত্রা 40 ℃, সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30 ℃ ℃

সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20 ℃, সর্বনিম্ন বহিরঙ্গন তাপমাত্রা -25 ℃



ট্রান্সফর্মার বিশেষ পরিষেবা শর্ত



সমুদ্রপৃষ্ঠের উচ্চতা 1000 মিটারের ওপরে;

পরিবেষ্টিত তাপমাত্রা:

সর্বোচ্চ তাপমাত্রা 40 ℃। সর্বনিম্ন তাপমাত্রা -45 ℃ (অর্ডার দেওয়ার সময় বিশদটি সংজ্ঞায়িত করা হয়)

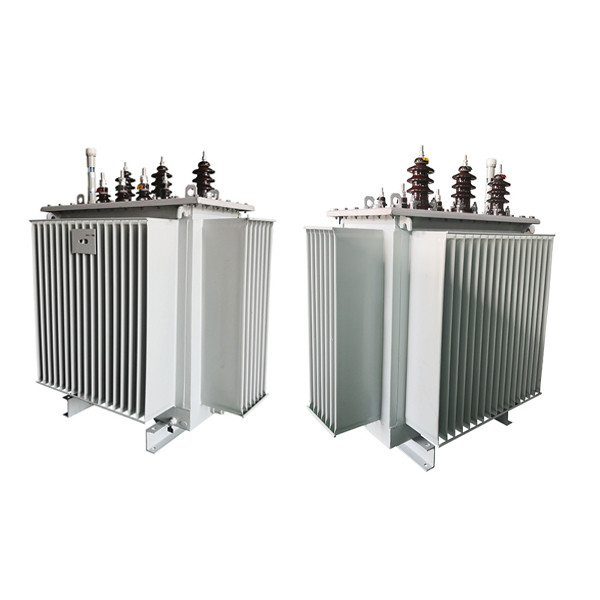

বৈদ্যুতিন বিতরণ ট্রান্সফর্মার পাওয়ার তেল নিমজ্জনিত ট্রান্সফর্মার এমোফাস কয়েল লোস সঙ্গে 1



অবকাঠামো বৈশিষ্ট্য

মূলটি একটি উচ্চ ঝুঁকির ছিদ্র মুক্ত কাঠামোতে উচ্চ মানের কোল্ড-ঘূর্ণিত শস্য ভিত্তিক সিলিকন ইস্পাত শীট দিয়ে তৈরি।লো চৌম্বকীয় ইস্পাত প্লেটটি প্লেট টানার জন্য ব্যবহৃত হয়, যা দৃ steel়ভাবে একটি স্টিলের কাঠামো গঠনের জন্য মূলের সাথে উপরের এবং নীচের ক্ল্যাম্পগুলিকে সংযুক্ত করে his এই কাঠামোটি কম লোড হ্রাস এবং কম শব্দ উত্পন্ন করে।সিলিকন ইস্পাত শীট শিয়ার পোর্টের কবর 0.02 মিমি থেকে বেশি হওয়া উচিত নয়।নো-লোড পারফরম্যান্স সূচকটি চীনের জাতীয় মানের তুলনায় উচ্চতর।


ট্রান্সফরমারের ক্ষমতা অনুযায়ী, ঘুরানো সিলিন্ডার, সর্পিল, অবিচ্ছিন্ন এবং অন্যান্য কাঠামোর দ্বারা তৈরি হয়।১১০ কেভি ইউএইচভি ট্রান্সফর্মারটির জন্য, বাঁকটি জট বা অভ্যন্তরীণ পর্দা কাঠামোকে গ্রহণ করে যাতে কার্যকরভাবে ভোল্টেজের বিতরণকে উন্নত করতে পারে।কন্ডাক্টর বাতাসের অতিরিক্ত ক্ষতি কমাতে ট্রান্সপোজড কন্ডাক্টর বা সংমিশ্রিত কন্ডাক্টর ব্যবহার করে।বৈদ্যুতিক ক্ষেত্রের প্রভাবগুলি এবং উইন্ডিজেনসারগুলি দুর্দান্ত বৈদ্যুতিক বৈশিষ্ট্য এবং ঘোরের প্রভাবের শক্তি গণনা করতে কম্পিউটার সিমুলেশন ব্যবহার করে।এর নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করতে কার্যকর পদক্ষেপ গ্রহণ করা হয়।


১১০ কেভি ইউএইচভি ট্রান্সফর্মার বডি টিপে স্ট্রাকচারটি গোলাকার ইনসুলেটিং প্রেসিং প্লেট ব্যবহার করে।সংহত উইন্ডিং অ্যাসেমব্লিমিটি গ্রহণের ফলে পণ্যের নির্ভরযোগ্যতা বৃদ্ধি পায়।


তেলের ট্যাঙ্কটি একটি ফ্ল্যাট শীর্ষ বেল-ধরণের কাঠামোযুক্ত ভাঁজযুক্ত-প্লেট-টাইপ রিইনফোর্সিং লোহার ট্যাঙ্কের দেয়ালে ldালাই করা, যা তেলের ট্যাঙ্কের যান্ত্রিক শক্তিকে উন্নত করে।ট্রান্সফর্মারের বিপথগামী ক্ষতি হ্রাস করার জন্য, একটি বৃহত ট্রান্সফর্মারের অভ্যন্তরীণ প্রাচীর চৌম্বকীয় ieldাল দিয়ে সজ্জিত।
পরিবহনের সময় 110 কেভি ইউএইচভি ট্রান্সফর্মারবডি স্থানচ্যুতি রোধ করার জন্য, তেল ট্যাঙ্কে একটি অবস্থান ডিভাইস সেট করা হয়।সিল করা তেল সংরক্ষণকারীটি আর্দ্রতা এবং তেল বৃদ্ধিতে এড়াতে বাতাস থেকে ট্রান্সফর্মার তেলকে আলাদা করতে ব্যবহৃত হয়।একটি পয়েন্টার ধরণের তেল স্তর গেজ দিয়ে সজ্জিত তেল সংরক্ষণকারীগুলির সমাপ্তি।ট্রান্সফর্মার তেলের ওজন অনুসারে, পণ্যটির নিরাপদ অপারেশন নিশ্চিত করতে তেল ট্যাঙ্কের শীর্ষে একটি চাপ রিলিভ ভালভ ইনস্টল করা হয়।


কুলিংয়ের পদ্ধতিটি সাধারণত এয়ার কুলড বা প্রকৃতি শীতল হয় (ওএনএএফ / ওএনএন)।ওএএনএএফ যখন ট্রান্সফর্মার 100% পূর্ণ লোড এবং ওএনএএন যখন পূর্ণ লোডের 80% পরিচালনা করে।


তাপ অপচয় হ্রাস শীট রেডিয়েটর ব্যবহার করে, যা কমপ্যাক্ট আকৃতি উত্পন্ন করে।রেডিয়েটারের শীট থেকে শীট ওয়েল্ডিং এক-সময় গঠন, যা নির্ভরযোগ্য।গৃহীত উচ্চ-গতি নিম্ন-শব্দ কম্বলভাবে অনুভূমিক দিকে ঘা।


ফ্যানের শুরু এবং স্টপ তেল তাপমাত্রা এবং লোড দ্বারা নিয়ন্ত্রিত হয়।ট্রান্সফর্মার ফ্যানের জন্য একটি কন্ট্রোল ক্যাবিনেট সংযুক্ত থাকে।


তেল সংরক্ষণকারী হল অফ ক্যাপসুল শেপ, যা তেল প্রতিরোধক, তাপমাত্রা প্রতিরোধী এবং এয়ার টাইট সিলযুক্ত ক্যাপসুলগুলিকে সজ্জিত করে বাইরের বাতাস থেকে তেল বিচ্ছিন্ন করতে।ক্যাপসুলের বাইরের অংশটি তেল এবং অভ্যন্তরে বাতাস রয়েছে।ট্রান্সফর্মারের নির্ভরযোগ্যতা আরও উন্নত করার জন্য, একটি সিলিকা জেল আর্দ্রতা-শোষণকারী বাইরের বাতাসের সাথে ক্যাপসুলের বায়ু চেম্বারে বায়ু বিনিময় করতে ব্যবহৃত হয়।





বিঃদ্রঃ:ক্রমাগত পণ্য উন্নতির কারণে, এই নমুনায় প্রদত্ত মাত্রাগুলি কেবল রেফারেন্সের জন্য।প্রয়োজনে, আমাদের সংস্থা ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে ডিজাইন ও উত্পাদন করতে পারে।সময় মত সংস্থার সাথে যোগাযোগ করুন।





প্রধান প্রযুক্তিগত পরামিতি
প্রধান সার্কিট রেট ভোল্টেজ (V) .......................... এসি 400 (600)
সহায়ক সার্কিটের রেটেড ভোল্টেজ (ভি) .......................... এসি 220/380 (400) ডিসি 110/220
রেটেড ফ্রিকোয়েন্সি (Hz) .......................... 50 (60)
রেটেড ইনসুলেশন ভোল্টেজ (V) .......................... 690 (1000)
রেট করা বর্তমান (এ) বাসের স্তর 0006000
স্বল্প সময়ের বাস রেট দেওয়া বর্তমান (কেএ / 1 এস) সহ্য করে .......................... 50,80
বাসের বর্তমান (কেএ / ০.০ সেমি) সহ টিকে থাকা রেট পিক .......................... 105,176



পাওয়ার ফ্রিকোয়েন্সি টেস্ট ভোল্টেজ (ভি / 1 মিনিট)

প্রধান সার্কিট 2500
সহায়ক সার্কিট 1760



বাস

থ্রি-ফেজ ফোর-ওয়্যার সিস্টেম এ, বি, সি, পেন
থ্রি-ফেজ ফাইভ ওয়্যার সিস্টেম এ, বি, সি, পিই, এন
সুরক্ষা গ্রেড .......................... আইপি 30



· আদেশ নির্দেশাবলী:

1. গ্রাহকটিকে ট্রান্সফর্মারের মূল পরামিতি সরবরাহ করতে হবে (ইনপুট এবং আউটপুট ভোল্টেজ, ক্ষমতা, ক্ষতি ইত্যাদি)

2. অন্যান্য গ্রাহকের প্রয়োজনীয়তা





বৈদ্যুতিন বিতরণ ট্রান্সফর্মার পাওয়ার তেল নিমজ্জনিত ট্রান্সফর্মার এমোফাস কয়েল লোস সঙ্গে 2
