পণ্যের বিবরণ:
|
|
উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | HENGFENGYOU |
সাক্ষ্যদান: | ISO IEC CB COC KEMA SNI SABS CCC |
মডেল নম্বার: | এস -11 |
প্রদান:
|
|
ন্যূনতম চাহিদার পরিমাণ: | 1 |
মূল্য: | 200-200000/piece |
প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে |
ডেলিভারি সময়: | 15 দিন |
পরিশোধের শর্ত: | এলসি টি / টি |
যোগানের ক্ষমতা: | 5000 টুকরা / বছর |
বিস্তারিত তথ্য |
|||
নাম: | বিদ্যুৎ বিতরণ ট্রান্সফরমার | বৈশিষ্ট্য: | উচ্চতর কর্মক্ষমতা, পণ্য সুরক্ষা, নির্ভরযোগ্যতা, পরিবেশ সুরক্ষা |
---|---|---|---|
তরবার: | বিদ্যুৎ বিতরণ ট্রান্সফরমার | মান: | সিই, আইএসও, ইউএল, এসএবিএস, 3 সি , আইইসি 60076-11 আইএসও 90000 আইএসও 14001 কেইমা সিই |
মডেল নম্বার:: | তেল নিমগ্ন ট্রান্সফরমার |
পণ্যের বর্ণনা
10 কেভি তেল ডুবে যাওয়া ট্রান্সফরমার দুটি ঘুরানোর উচ্চ দক্ষতা
1. পণ্য বর্ণনা
30KVA থেকে 1,600KVA পর্যন্ত ক্ষমতা সহ, তিন-পর্যায় 10 কেভি তেল-নিমগ্ন ট্রান্সফর্মারটি উন্নত উত্পাদন প্রযুক্তির অধীনে তৈরি করা হয়।
এটি তেল স্টোরেজ ট্যাংকের পরিবর্তে rugেউখেলান প্লেট দ্বারা ডিজাইন করা হয়েছে, এভাবে তেল বাইরের বিশ্ব থেকে পৃথক করা হয়।তদ্ব্যতীত, কয়েল এবং লোহা কোর ভ্যাকুয়াম-শুকনো দ্বারা চিকিত্সা করা হয়।এই সমস্ত বৈশিষ্ট্যগুলি আরও ভাল ইনসুলেশন কর্মক্ষমতা অর্জনের লক্ষ্য।বিনিময়ে, ট্রান্সফর্মারটির দীর্ঘমেয়াদী অপারেশনে তেল পরিবর্তন করার দরকার নেই।কম রক্ষণাবেক্ষণ ব্যয়, বাড়ানো পরিষেবা জীবন।
# | রেটেড ক্যাপাসিটি (কেভিএ) | প্রকার | সমিতি লেবেল | নো-লোড কারেন্টের (%) | ড্রপ লস (কেডব্লু) | লোড হ্রাস (কেডব্লু) | শর্ট সার্কিট প্রতিবন্ধকতা (%) | |
ঘ | 30 | এস 11-30 / 10 | Yyn0 | 2.1 | 0.1 | 0.6 | 4.0 | |
ঘ | 50 | এস 11-50 / 10 | ২.০ | 0.13 | 0.87 | |||
ঘ | 63 | এস 11-63 / 10 | 1.9 | 0.15 | 1.04 | |||
ঘ | 80 | এস 11-80 / 10 | 1.8 | 0.18 | 1.25 | |||
৫ | 100 | এস 11-100 / 10 | 1.6 | ০.২ | ১.৫ | |||
। | 125 | এস 11-125 / 10 | ১.৫ | 0.24 | 1.8 | |||
7 | 160 | এস 11-160 / 10 | 1.4 | 0.28 | 2.2 | |||
8 | 200 | এস 11-200 / 10 | 1.3 | 0.34 | 2.6 | |||
9 | 250 | এস 11-250 / 10 | ১.২ | 0.4 | 3.05 | |||
10 | 315 | এস 11-315 / 10 | 1.1 | 0.48 | 3.65 | |||
11 | 400 | এস 11-400 / 10 | 1.0 | 0.57 | 4.3 | |||
12 | 500 | এস 11-500 / 10 | 1.0 | 0.68 | 5.1 | |||
13 | 630 | এস 11-630 / 10 | 0.9 | 0.81 | 6.2 | 4.5 | ||
14 | 800 | এস 11-800 / 10 | 0.8 | 0.98 | 7.5 | |||
15 | 1000 | এস 11-1000 / 10 | 0.7 | 1.15 | 10.3 | |||
16 | 1250 | এস 11-1250 / 10 | 0.6 | 1.36 | 12 | |||
17 | 1600 | এস 11-1600 / 10 | 0.6 | 1.64 | 14.5 |

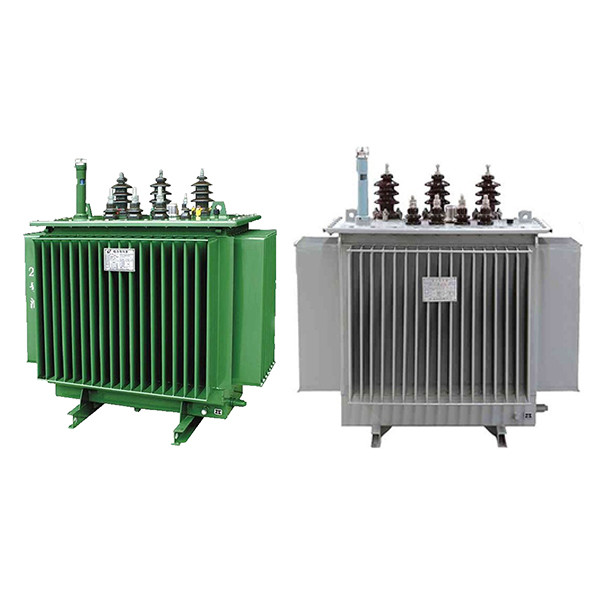

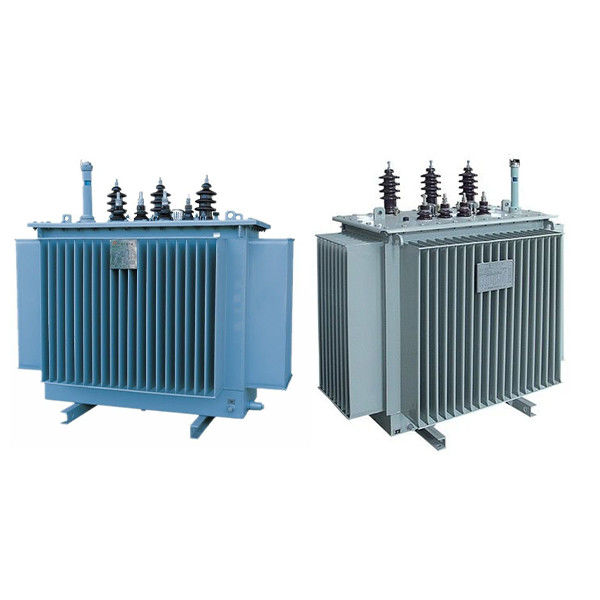

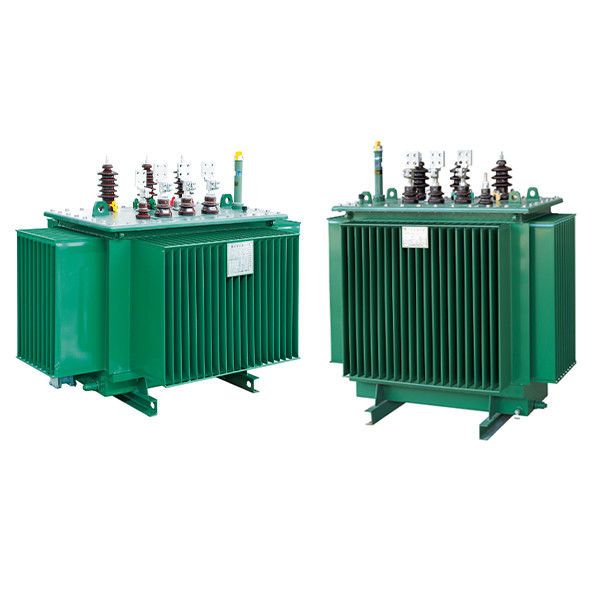

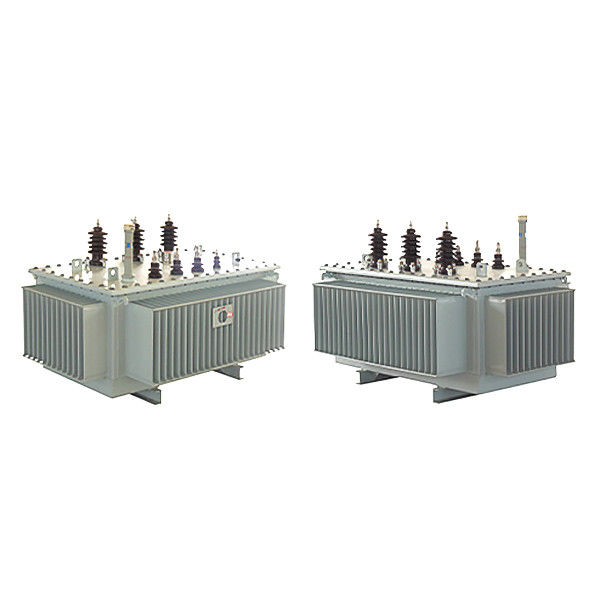

2. ছবি উত্পাদন
তেল নিমগ্ন ট্রান্সফরমারটির কম ভোল্টেজের ঘূর্ণায়মান, ছোট ক্ষমতার ট্রান্সফরমারের জন্য ব্যবহৃত তামা কন্ডাক্টর ব্যতীত, সাধারণত তামা ফয়েল ওয়াইন্ডিং এবং নিষ্কাশন হাইড্রো-সিলিন্ডার কাঠামো গ্রহণ করে;এবং উচ্চ-ভোল্টেজের ঘোর একাধিক স্তর ব্যারেল কাঠামো গ্রহণ করে।এগুলি সমানভাবে বিতরণ করা অ্যাম্পিয়ার-টার্নস, ছোট চৌম্বকীয় ফ্লাক্স ফুটো, হাইমেকানিকাল শক্তি এবং স্ট্রং শর্ট সার্কিট প্রতিরোধের ফলাফল। |
আয়রন কোর এবং উইন্ডিংয়ের আলাদা আলাদাভাবে বেঁধে দেওয়া হয়েছিল।মেশিনের উচ্চতা, কম ভোল্টেজের সীসা এবং অন্যান্য দৃ fas় অংশগুলি স্ব-লকিং লকনাট এবং অ-সাসপেনশন কাঠামো গ্রহণ করে, যা পরিবহণের সময় প্রভাবকে সহ্য করতে পারে। |
কয়েল এবং আয়রন কোরটি ভ্যাকুয়াম-শুকনো দ্বারা চিকিত্সা করা হয় এবং ট্রান্সফর্মারের অভ্যন্তরে জলের পরিমাণ হ্রাস করতে ট্রান্সফর্মার তেলটি ভ্যাকুয়ামে ফিল্টার এবং তেলতেলে দেওয়া হয়। |
তেল ট্যাঙ্কটি rugেউখেলান প্লেট দিয়ে তৈরি, যা তেলের পরিমাণ পরিবর্তন পরিবর্তনের ফলে তাপমাত্রা ওঠানামার ক্ষতিপূরণ দিতে তেলকে শোষণ করতে পারে।অতএব, এই পণ্যটির কোনও বাহ্যিক তেলের ট্যাঙ্ক নেই, যা ট্রান্সফর্মারের উচ্চতা উল্লেখযোগ্যভাবে হ্রাস করে। |
যেমন corেউখেলান প্লেট তেল স্টোরেজ ট্যাংকে প্রতিস্থাপন করে, ট্রান্সফর্মার তেলটি বাইরের বিশ্ব থেকে বিচ্ছিন্ন হয়, কার্যকরভাবে অক্সিজেন এবং জলের প্রবেশ রোধ করে এবং ফলে অন্তরণ কার্যকারিতা হ্রাস পায়। |
উপরের পাঁচটি পারফরম্যান্স তেল ডুবে যাওয়া ট্রান্সফর্মারকে সক্ষম করে তোলে সাধারণ অপারেশনে তেল পরিবর্তন করার দরকার নেই, রক্ষণাবেক্ষণের ব্যয় হ্রাস করে, এবং ট্রান্সফর্মারের পরিষেবা জীবন বাড়ানো। |
