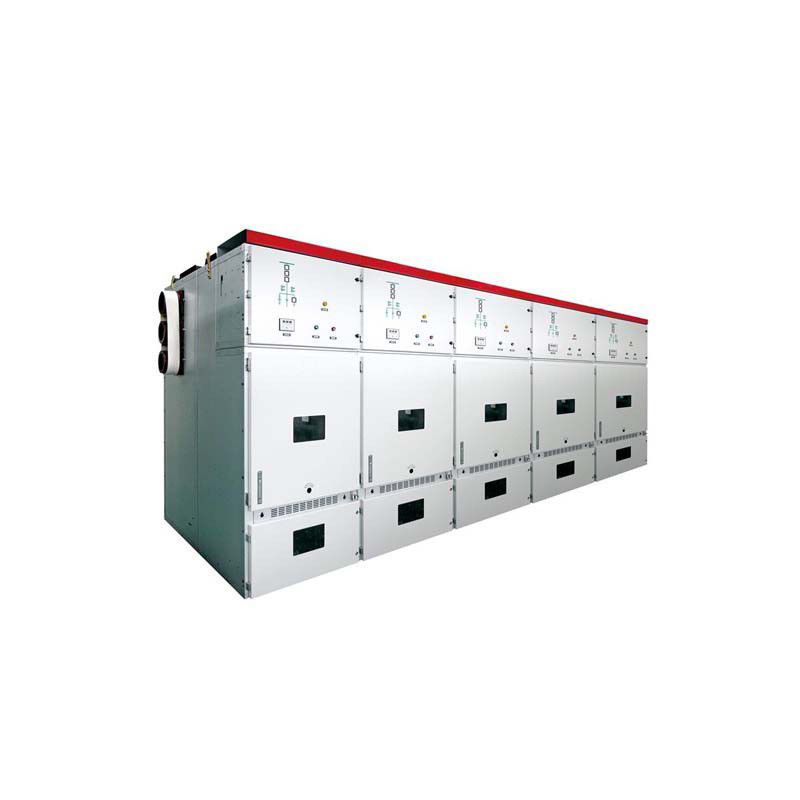

মেটাল ক্লেড অপসারণযোগ্য স্যুইচগার কেওয়াইএন 61 হাই ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন বোর্ড

পণ্যের বর্ণনা

ধাতব ladাকানো অপসারণযোগ্য স্যুইচগার কেওয়াইএন 61 উচ্চ ভোল্টেজ পাওয়ার বিতরণ বোর্ড

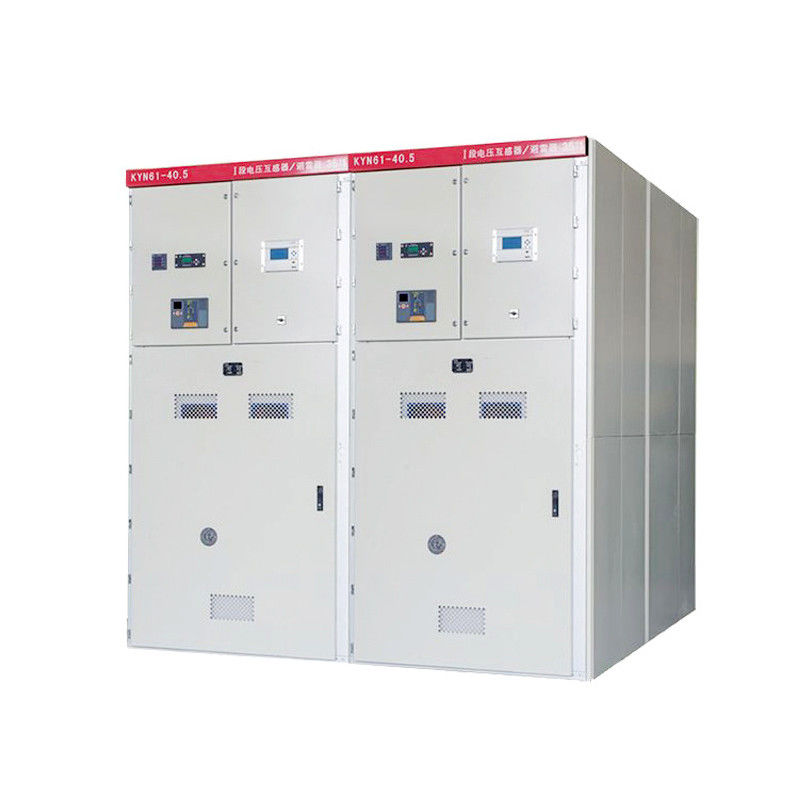

Kyn61-40.5 (জেড) টাইপ আর্মার্ড শিফটিং ওপেন টাইপ এসি মেটাল ক্লোজড সুইচ মন্ত্রিপরিষদ (এর পরে স্যুইচ ক্যাবিনেট হিসাবে উল্লেখ করা হয়) হ'ল রেট ভোল্টেজ 40.5 কেভি ইনডোর সম্পূর্ণ ডিস্ট্রিবিউশন ইউনিট। একটি পাওয়ার প্লান্ট, সাবস্টেশন এবং শিল্প হিসাবে এবং খনির উদ্যোগগুলি সার্কিট নিয়ন্ত্রণ, সুরক্ষা এবং তদারকি কার্যক্রমে বৈদ্যুতিক প্রাপ্তি এবং বিতরণ করতে পারে, তবে ঘন ঘন অপারেশনের জন্যও ব্যবহার করা যেতে পারে।

স্যুইচগিয়ারটি GB / t11022-1999, gb3906-2006 এবং ডিএল 404-1997 তে কনফর্ম করে।

অবকাঠামো বৈশিষ্ট্য

1. মন্ত্রিসভা কাঠামো একত্রিত কাঠামো গ্রহণ করে, এবং সার্কিট ব্রেকার হ্যান্ডকার্ট মেঝে কাঠামো গ্রহণ করে;

2. ভাল বিনিময়যোগ্যতা এবং সহজ প্রতিস্থাপন সহ একটি নতুন ধরণের সংমিশ্রিত ইনসুলেটেড ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত;

3. স্ক্রু বাদাম প্রোপালশন প্রক্রিয়াটি গাড়ির ফ্রেমে ইনস্টল করা হয়, যা সহজেই হ্যান্ডকার্টটি সরিয়ে নিয়ে যায় এবং অনুপযুক্ত অপারেশনের কারণে প্রপালশন কাঠামোর ক্ষতি প্রতিরোধ করতে পারে;

4. সমস্ত অপারেশনগুলি মন্ত্রিসভার দরজার বদ্ধ অবস্থায় চালানো যেতে পারে;

৫. প্রধান স্যুইচ, হ্যান্ডকার্ট এবং সুইচ ক্যাবিনেটের দরজার মধ্যে আন্তঃসংযোগ "পাঁচটি প্রতিরক্ষা" ফাংশনটি পূরণের জন্য বাধ্যতামূলক যান্ত্রিক লকটি গ্রহণ করে;

Multiple. একাধিক তারের সংযোগের জন্য কেবল রুমটি পূর্ণ স্থান

7. দ্রুত গ্রাউন্ডিং সুইচ গ্রাউন্ডিং এবং সার্কিট শর্ট সার্কিটের জন্য ব্যবহৃত হয়;

8. বদ্ধ সুরক্ষা শ্রেণি আইপি 3 এক্স, হ্যান্ডকার্টের বগি দরজা খোলা, সুরক্ষা শ্রেণি আইপি 2 এক্স;

9. পণ্যটি gb3906-1991.dl 404-1997 অনুসারে কাজ করে এবং রেফারেন্স সহ আন্তর্জাতিক আইইসি -298 মান গ্রহণ করে।

ব্যবহারের শর্ত

1. পরিবেষ্টিত বায়ু তাপমাত্রা: -15c ~ + 40 সি;

2. উচ্চতা: 2000 মিটার এবং নীচে;

৩. আর্দ্রতার পরিস্থিতি: দৈনিক গড় তাপমাত্রা 95% এর বেশি নয় এবং জলীয় বাষ্পের দৈনিক গড় হার ২.২ কেপিএর বেশি নয়; মাসিক গড় 90% এর বেশি নয়, এবং মাসিক গড় জলীয় বাষ্পের চাপ আর হয় না 1.8kPa এর চেয়ে বেশি।

4. ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি নয়;

৫. ক্ষয়াত্মক বা দাহ্য গ্যাসের মতো কোনও স্পষ্ট দূষণের স্থান নেই।

If. উপরের সাধারণ ব্যবহারের শর্তগুলি অতিক্রম করা হলে ব্যবহারকারী সংস্থার সাথে আলোচনা করতে পারেন।

অর্ডার নির্দেশাবলী

1. প্রধান সার্কিট বা বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রামের স্কিম্যাটিক ডায়াগ্রাম

2. ব্যবস্থা এবং বিন্যাস

3. মডেল, স্পেসিফিকেশন এবং প্রধান উপাদান পরিমাণ।

4. ইনকামিং এবং আউটগোয়িং তারের পদ্ধতি এবং তারের স্পেসিফিকেশন ইত্যাদি

৫. ডিভাইসের মধ্যে যদি বাস সংযোগ প্রয়োজন হয়, বাস সংযোগ এবং জমি থেকে উচ্চতা সরবরাহ করা হবে।

6. অন্যান্য ক্রম প্রয়োজনীয়তা
